氣動水泥蝶閥安裝說明（圖）
氣動水泥蝶閥的閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體。氣動粉體蝶閥由粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，于粉狀及顆粒狀物料處理。
氣動水泥蝶閥是專門用于粉體，顆粒物料的工業產品。閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，蝴蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點，是一種成本-效益極高的粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成。有手動、電動、氣動、齒輪馬達帶動等驅動裝置，可互為調換。雙法蘭蝴蝶閥帶有2個相同的法蘭面；而單法蘭蝴蝶閥下部配有一個伸出的連接環用以安裝軟套管。

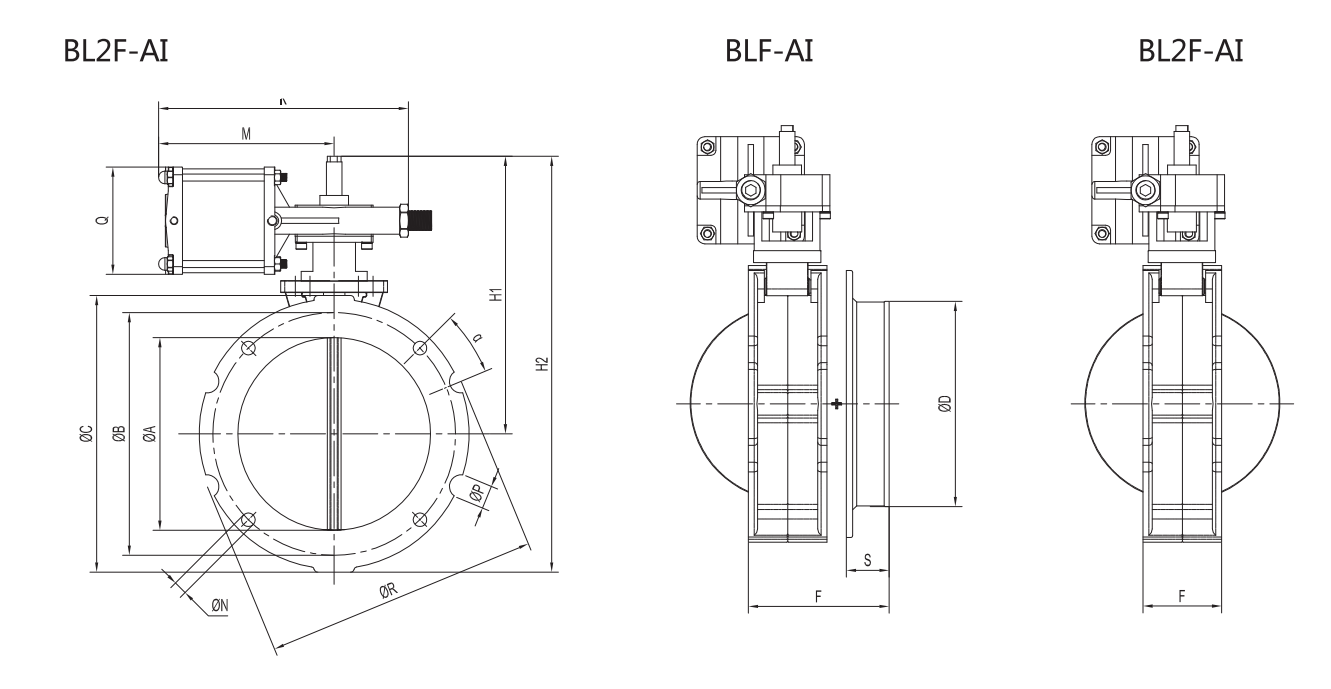

可拆卸的分開式單法蘭(雙法蘭加單法蘭) Detachable open type single flange (double flange with single flange)
|
型號Model |
ФA |
ФB |
ФC |
ФD |
F |
H1 |
H2 |
K |
M |
ФN |
ФP |
ФR |
α |
S |
Q |
kg |
|
BLF 100-WF |
95 |
180 |
220 |
105 |
115 |
250 |
360 |
258 |
181 |
4-Ф14 |
4-Ф20 |
220 |
22°30 |
40 |
110 |
7.7 |
|
BLF150-WF |
150 |
200 |
228 |
163 |
115 |
260 |
373 |
258 |
181 |
4-Ф14 |
4-Ф20 |
228 |
22°30 |
40 |
110 |
8 |
|
BLF200-WF |
200 |
250 |
278 |
213 |
115 |
285 |
430 |
258 |
181 |
4-Ф14 |
4-Ф20 |
278 |
22°30 |
40 |
110 |
10 |
|
BLF250-WF |
250 |
300 |
328 |
263 |
115 |
315 |
480 |
258 |
181 |
8-Ф14 |
8-Ф20 |
328 |
11°15 |
40 |
110 |
11.7 |
|
BLF300-WF |
300 |
350 |
378 |
313 |
115 |
338 |
532 |
258 |
181 |
8-Ф14 |
16-Ф20 |
378 |
5°14 |
40 |
110 |
13.6 |
|
BLF350-WF |
350 |
400 |
440 |
363 |
123 |
410 |
635 |
445 |
286 |
8-Ф14 |
8-Ф20 |
440 |
10° |
40 |
138 |
26.5 |
|
BLF400-WF |
400 |
470 |
530 |
413 |
123 |
455 |
720 |
445 |
286 |
8-Ф14 |
16-Ф20 |
530 |
4°30 |
40 |
138 |
36 |
單法蘭套筒連接蝶閥Single Flange Butterfly Valve For Sleeve Connection
|
型號Model |
ФA |
ФB |
ФC |
ФD |
F |
H1 |
H2 |
K |
M |
ФN |
ФP |
ФR |
α |
S |
Q |
kg |
|
BL1F 100-WF |
95 |
180 |
220 |
105 |
115 |
250 |
360 |
258 |
181 |
4-Ф14 |
4-Ф20 |
220 |
22°30 |
40 |
110 |
7.7 |
|
BL1F150-WF |
150 |
200 |
228 |
163 |
115 |
260 |
373 |
258 |
181 |
4-Ф14 |
4-Ф20 |
228 |
22°30 |
40 |
110 |
8 |
|
BL1F200-WF |
200 |
250 |
278 |
213 |
115 |
285 |
430 |
258 |
181 |
4-Ф14 |
4-Ф20 |
278 |
22°30 |
40 |
110 |
10 |
|
BL1F250-WF |
250 |
300 |
328 |
263 |
115 |
315 |
480 |
258 |
181 |
8-Ф14 |
8-Ф20 |
328 |
11°15 |
40 |
110 |
11.7 |
|
BL1F300-WF |
300 |
350 |
378 |
313 |
115 |
338 |
532 |
258 |
181 |
8-Ф14 |
16-Ф20 |
378 |
5°14 |
40 |
110 |
13.6 |
|
BL1F350-WF |
350 |
400 |
440 |
363 |
123 |
410 |
635 |
445 |
286 |
8-Ф14 |
8-Ф20 |
440 |
10° |
40 |
138 |
26.5 |
|
BL1F400-WF |
400 |
470 |
530 |
413 |
123 |
455 |
720 |
445 |
286 |
8-Ф14 |
16-Ф20 |
530 |
4°30 |
40 |
138 |
36 |
雙法蘭連接蝶閥Double Flange Butterfly Valve
|
型號Model |
ФA |
ФB |
ФC |
ФD |
F |
H1 |
H2 |
K |
M |
ФN |
ФP |
ФR |
α |
Q |
kg |
|
BL1F 100-WF |
95 |
180 |
220 |
105 |
77 |
250 |
360 |
258 |
181 |
4-Ф14 |
4-Ф20 |
220 |
22°30 |
110 |
7.7 |
|
BL1F150-WF |
150 |
200 |
228 |
163 |
77 |
260 |
373 |
258 |
181 |
4-Ф14 |
4-Ф20 |
228 |
22°30 |
110 |
8 |
|
BL1F200-WF |
200 |
250 |
278 |
213 |
77 |
285 |
430 |
258 |
181 |
4-Ф14 |
4-Ф20 |
278 |
22°30 |
110 |
10 |
|
BL1F250-WF |
250 |
300 |
328 |
263 |
77 |
315 |
480 |
258 |
181 |
8-Ф14 |
8-Ф20 |
328 |
11°15 |
110 |
11.7 |
|
BL1F300-WF |
300 |
350 |
378 |
313 |
77 |
338 |
532 |
258 |
181 |
8-Ф14 |
16-Ф20 |
378 |
5°14 |
110 |
13.6 |
|
BL1F350-WF |
350 |
400 |
440 |
363 |
85 |
410 |
635 |
445 |
286 |
8-Ф14 |
8-Ф20 |
440 |
10° |
138 |
26.5 |
|
BL1F400-WF |
400 |
470 |
530 |
413 |
85 |
455 |
720 |
445 |
286 |
8-Ф14 |
16-Ф20 |
530 |
4°30 |
138 |
36 |

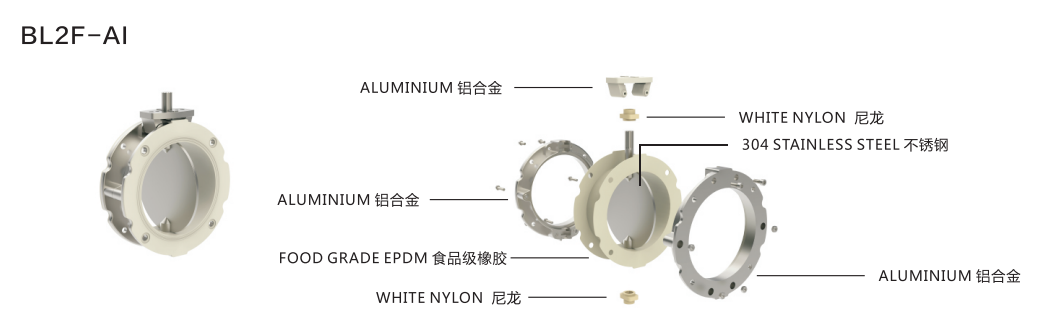

食品級蝶閥( Food-Grade Butterfly Valve)
|
型號Model |
ФA |
ФB |
ФC |
F |
H1 |
H2 |
K |
M |
ФN |
ФP |
ФR |
α |
Q |
kg |
|
BLF 100-AI |
95 |
180 |
220 |
84 |
250 |
360 |
258 |
181 |
4-Ф14 |
4-Ф20 |
220 |
22°30 |
110 |
8 |
|
BLF150-AI |
145 |
200 |
228 |
84 |
260 |
373 |
258 |
181 |
4-Ф14 |
4-Ф20 |
228 |
22°30 |
110 |
9 |
|
BLF200-AI |
195 |
250 |
278 |
84 |
285 |
430 |
258 |
181 |
4-Ф14 |
4-Ф20 |
278 |
22°30 |
110 |
10 |
|
BLF250-AI |
245 |
300 |
328 |
84 |
312 |
480 |
258 |
181 |
8-Ф14 |
8-Ф20 |
328 |
11°15 |
110 |
12 |
|
BLF300-AI |
295 |
350 |
378 |
84 |
338 |
532 |
258 |
181 |
8-Ф14 |
16-Ф20 |
378 |
5°14 |
110 |
14 |

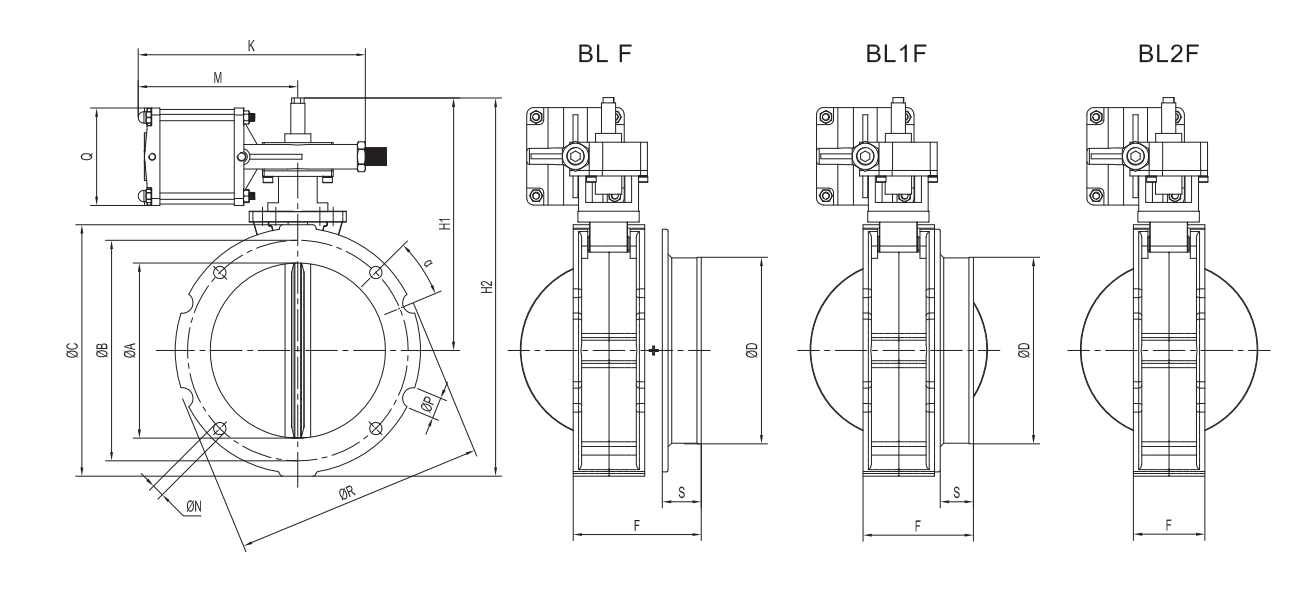

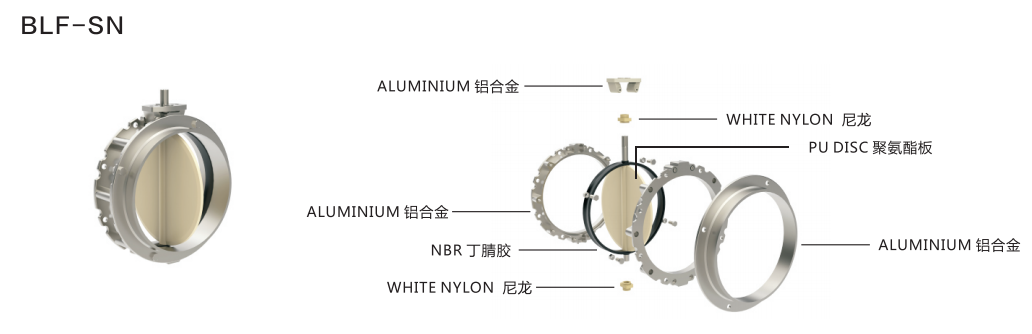

閥門樣式
BLF閥體結構特點：閥體從上到下分為三部分，上、中部分為兩個相同的法蘭，下部分為一個伸出的用以安裝軟套管的連接環。

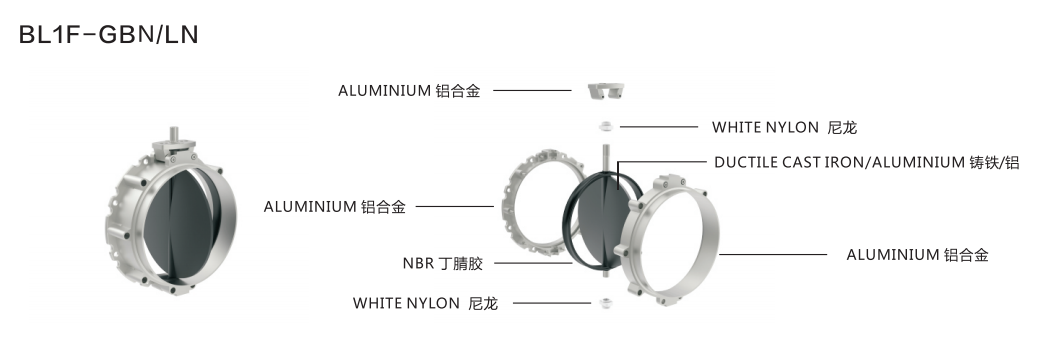

BL1F閥體結構特點：帶有頂部法蘭及折邊部件，適用于連接柔性套管。

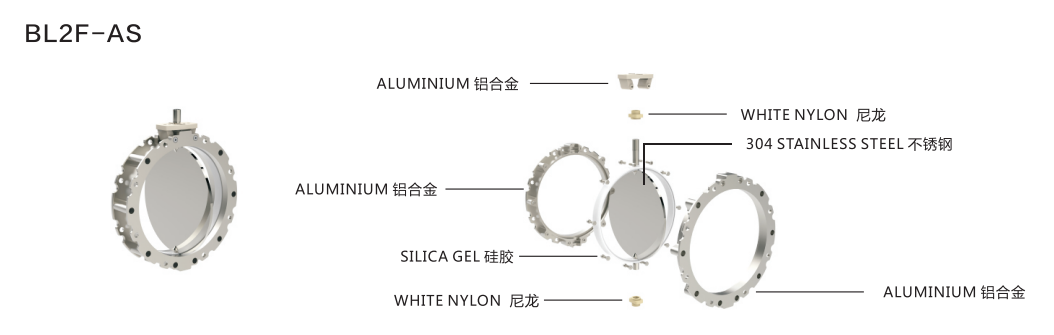

BL2F閥體結構特點：頂部及底部為相同的法蘭。

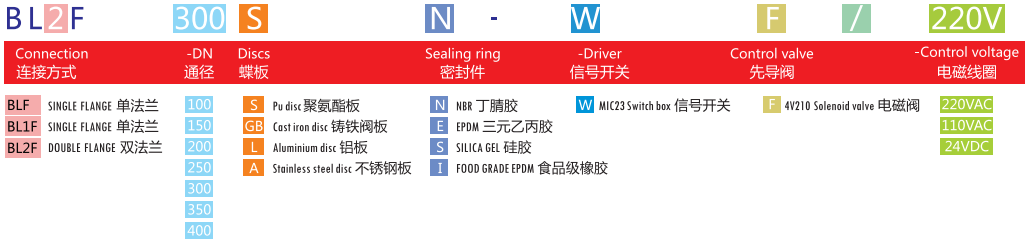

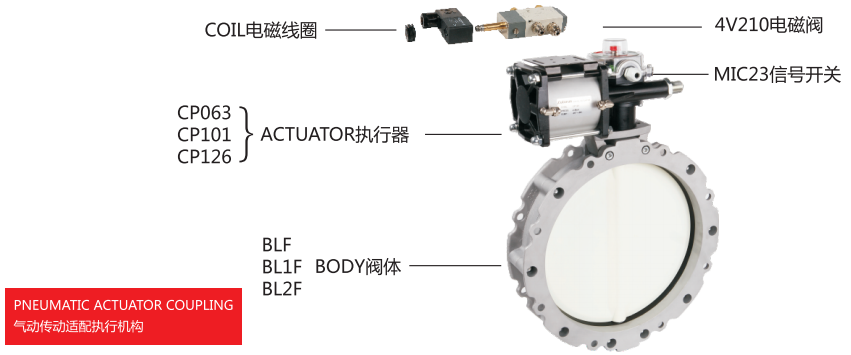

例：BL2F300SN-WF/24VDC
即：雙法蘭連接蝶閥，通徑300mm耐磨防塵閥板，NBR密封，信號開關，電磁閥，線圈電壓：24伏直流
氣動水泥蝶閥閥門特點：
◆少數組件 ◆重量輕，容易操作 ◆可拆換蝶板 ◆高度耐磨
◆易于安裝 ◆快速維護
氣動水泥蝶閥安裝前說明：
1、安裝開始,氣動水泥蝶閥操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
2、仔細核對氣動水泥蝶閥使用情況是否與其性能規范相符；
3、檢查氣動水泥蝶閥通道及密封面是否有雜物，并及時清除；
4、開箱后氣動水泥蝶閥要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；
5、氣動水泥蝶閥必須使用的蝶閥法蘭片。
6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。
